Jet Grout

Jet Grouting Nedir?

Jet Grouting, genellikle sınırlı erişim ile zemin ve çimentonun yerinde tasarlanmış geometrilerini oluşturmak için kullanılan çok yönlü bir erozyon tabanlı sistemdir.

Jet-Grout, çok yüksek basınçlı harç enjeksiyonu kullanarak yerinde harçlanmış toprak kolonları oluşturur.

Enjeksiyon, sondaj dizisinin ucuna takılı bir harç monitörünün veya matkap üzerinde bulunan nozzle’lerin içinden çok yüksek hızlı harç jetleri (veya bazen harç ve hava veya harç, su ve hava) pompalanarak gerçekleştirilir. Sondaj ipi ve monitör döndürülürken ve geri çekilirken jetler toprağı aşındırır ve karıştırır.

Jet grouting işlemi, tasarlanmış güç ve geçirgenliğe sahip jet grout panelleri, tam kolonlar veya aradaki herhangi bir şey (kısmi kolonlar) oluşturur.

Jet Grout kolon boyutu;

• Zemin tipine
• Zemin yoğunluğuna,
• Kullanılan çeşitli sıvıların enjeksiyon basınçlarına
• Akış hızlarına
• Dönüş hızına
• Kaldırma hızına
• Kullanılan sistem tipine bağlıdır.

Jet grout parametrelerini ve tasarımı kalibre etmek, ayarlamak ve doğrulamak için bir inşaat öncesi test programı gerçekleştirmek en iyi uygulamadır.

Jet Grouting Uygulama Aşamaları

1. Sondaj/Delgi
2. Alttan yüksek basınçı su+çimento şerbetini enjekte etmek
3. Jet grou kolonunun oluşması (döndürme ve çekme)
4. Diğer kolonlar için aynı işlemi tekrarlama.

Jet Grouting Çeşitleri

Üç geleneksel jet grouting sistemi vardır. Bir sistemin seçimi genellikle yerinde zemin, uygulama ve uygulama için gerekli olan toprak-çimento karışımının fiziksel özellikleri (yani mukavemet) ile belirlenir.

a. Tek Akışkan Jet Grouting

Tek sıvı sistemi en basit olanıdır. Harç, çubuk içinden pompalanır ve monitördeki yatay nozullardan yüksek hızda çıkar. Bu enerji, toprak matrisini parçalar ve onu harç bulamacı ve yerinde toprak karışımı ile değiştirir. Tek sıvı jet enjeksiyonu, kohezyonsuz topraklarda en etkilidir.

b. Çift Akışkanlı Jet Grouting

Çift akışkan sistemi, bir basınçlı hava konisi içinde aynı anda yüksek hızlı harç akışının enjeksiyonudur. Bu sistem, tek akışkanlı sistemden daha büyük bir sütun oluşturabilir. Çift akışkanlı sistem kohezif topraklarda tek akışkan sisteme göre daha etkilidir.

c. Üçlü Akışkan Jet Grouting

Üçlü akışkan sistemi, aynı anda üç farklı akışkan, hava, su ve harç enjeksiyonu nedeniyle en karmaşık jet grout sistemidir. Harç, erozyon jet (ler) inin altındaki ayrı nozullardan daha düşük bir hızda çıkar. Bu, erozyon sürecini enjeksiyon işleminden ayırır ve daha yüksek kaliteli bir toprak-çimento karışımı üretme eğilimindedir.

Farklı Sistemler Seçilerek Ulaşılan Jet Grout Kolonları;

Tek; 10 – 100 cm,
Çift; ~ 180cm’ye kadar,
Üçlü; ~ 300cm’ye kadar,

Jet Grouting Uygulamaları

Jet-grouting teknolojisinin bazı önemli avantajları, diğer operasyonlarda istenmeyen kesinti olmaksızın kolay ve güvenli kurulum süreçleridir. Bu, genellikle alternatif ve rakip sistemlerle karşılaştırıldığında inşaat süresinin kısalmasına neden olur.

Bina temelleri için zemin iyileştirme tekniği olarak kullanıldığında, jet-grout genellikle diğer zemin iyileştirme teknolojileriyle ilişkilendirilen zemin titreşimini ortadan kaldırır. Bu fayda, inşaat sırasında istenmeyen titreşimin çevredeki tesislere zarar verebileceği yoğun kentsel ortamlarda özellikle önemlidir.

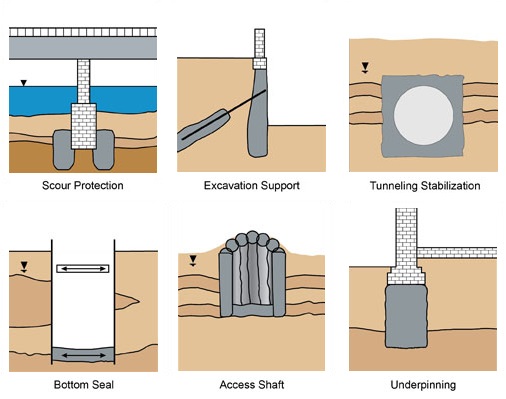

İnşaat literatüründe birkaç jet-grouting vaka öyküsü mevcuttur. Bu kullanımlar, basit bir yeraltı suyu kesme duvarından yapısal temeller gibi daha karmaşık uygulamalara kadar uzanır. Jet-grouting uygulamalarının tipik bir listesi aşağıda gösterilmiştir:

• kazı desteği;
• iksa (geçici ve kalıcı);
• erişim şaftı;
• çeşitli temel yapıları (temeller ve döşemeler);
• çelik takviyeli veya takviyesiz tek yığın (gövde veya çubuk);
• mevcut yapıların temeli; ve
• tünel gömlekleri (stabilizasyon).
